Detektoren für Monochromatoren:

DH-Si
DC; AC; I
250-1100nm Hochwertige, UV-verstärkte Si-Photodiode, 1cm² aktive Fläche
DH-GE(3)-Te
DC; AC; I;
800-1700nm Ge-Photodiode mit Peltierkühlung (benötigt CPS1), 3mm Durchmesser aktive Fläche
DH-InGaAs(2)
DC; AC; I;
800-1700nm Indium Gallium Arsenid Photodiode, 2mm Durchmesser aktive Fläche
DH-InGaAs(3)
DC; AC; I;
800-1700nm Indium Gallium Arsenid Photodiode, 3mm Durchmesser aktive Fläche
DH-InGaAs-Ex-Te
DC; AC; I;
800-2200nm Indium Gallium Arsenid Photodiode mit erweitertem Spektralbereich und Peltierkühlung (erfordert CPS1). Aktive Fläche 3mm Durchmesser.
DH-10
DC; AC; I;
200-600nm Seitenfenster Photonenmultiplier mit Bialkali Photokatode (benötigt Netzteil 215)
DH-10-Te2
DC; AC; I;
200-600nm Wie DH-10, inkludiert Peltierkühlung (benötigt CPS2)
DH-30
DC; AC; I
200-850nm Seitenfenster Photomultiplier mit Multialkali Photokatode. (benötigt Netzteil 215)
DH-30-Te
DC; AC; I
200-850nm Wie DH-30, jedoch mit Peltierkühlung. (benötigt Netzteil 215 + CPS2)
DH3
DC; AC; I
200 - 850nm Stirnfenster Photomultiplier für radiometrische Anwendungen mit S20 Photokathode. Großer linearer Dynamikbereich. (benötigt Netzteil 215)
DH3(Bl)
DC; AC; I;
200-600nm Stirnfenster Photomultiplier für UV Anwendungen mit Bialkali Photokathode. (benötigt Netzteil 215)
DH3-Te
DC; AC; I;
200-850nm Wie DH-3, jedoch mit Peltierkühlung (benötigt CPS2)
DH-PbS-Te
AC; U
1 - 3µm Blei-Sulfid-Photoleitdetektor mit Peltierkühlung für den IR-Bereich (Chopper-Betrieb). 26mm² aktive Fläche. (benötigt Netzteil 215 und CPS1)
DH-PbSe-Te
AC; U
1 - 5µm Blei-Selenid-Photoleiterdetektor mit Peltierkühlung für den IR-Bereich (Chopper-Betrieb). 9mm² aktive Fläche.
DH-PbS/Si-Te
AC; U / DC; AC; I
250-3000nm Dual-Detektor mit Si-Photodiode und Blei-Sulfid-Photoleiterdetektor in Sandwichbauweise. Peltierkühlung. (benötigt Netzteil 215 und CPS1)
DH-InSb
AC; I
1.5-5.5µm Indium-Antimonid Detektor mit Dewar-Kühler (flüssiger Stickstoff; 12h Haltezeit); 3mm Durchmesser aktive Fläche
DH-MCT
AC; U
4 - 12µm Quecksilber-Kadmium-Tellurid-Detektor mit Dewar-Kühler (flüssiger Stickstoff; 12h Haltezeit); 2mm Durchmesser aktive Fläche. (benötigt Netzteil 275)
DH-Py
AC; U
1 - 40µm Pyroelektrischer Detektor mit KRS5 Fenster. Inklusive Vorverstärker und Netzteilmodul. (benötigt Netzteil 217)

DC = Gleichstrom/-licht; AC = Wechselstrom/-licht (Grundlage für ein Lock-In Verstärkersystem);
I = Stromausgang; U = Spannungsausgang

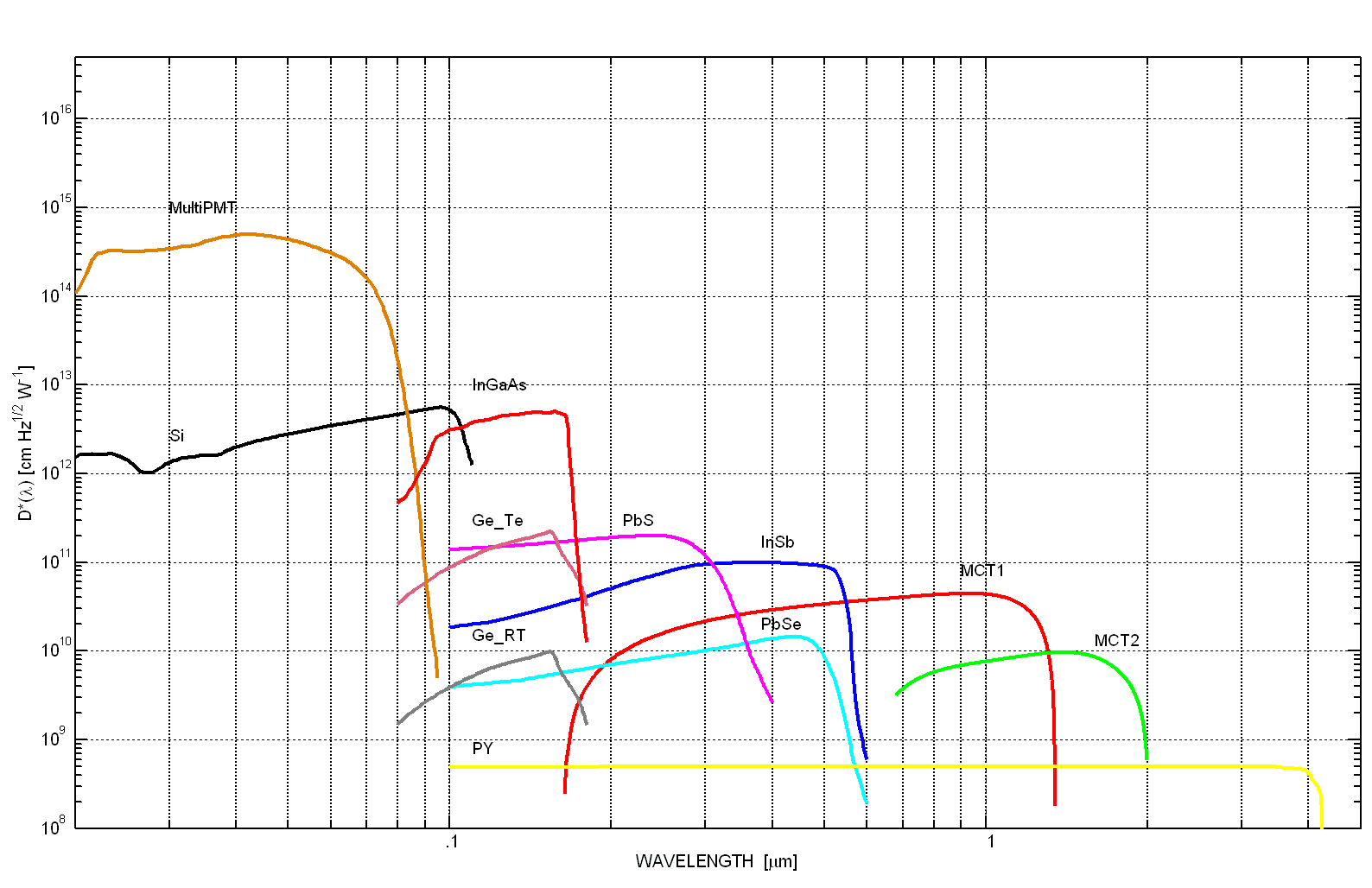

spektrale Produktübersicht (gif)







CPS1/20/50

Peltierkühler Ansteuerungen/Netzteile
Model Gehäuse verwendet mit... z.B.
CPS1 frei-stehend 1- und 2-Stufen peltiergekühlte Halbleiterdetektoren DH-PbS-Te
CPS1M Modul 1- und 2-Stufen peltiergekühlte Halbleiterdetektoren DH-PbS-Te
CPS1M-DUAL Modul Doppelversion des CPS1M DH-PbS-Te
CPS20 frei-stehend Seitenfenster PMT DH-00-Te
CPS20M Modul Seitenfenster PMT DH-00-Te
CPS50 frei-stehend Stirnfenster PMT DH-50-Te
CPSE wetterfest Envirobox systeme Envbox150

Frei stehende Einheiten werden direkt durch das Stromnetz gespeist und benötigen kein zusätzliches Netzteil.
Modulare Steuergeräte benötigen 417/217/T Gehäuse mit -CP Option.
